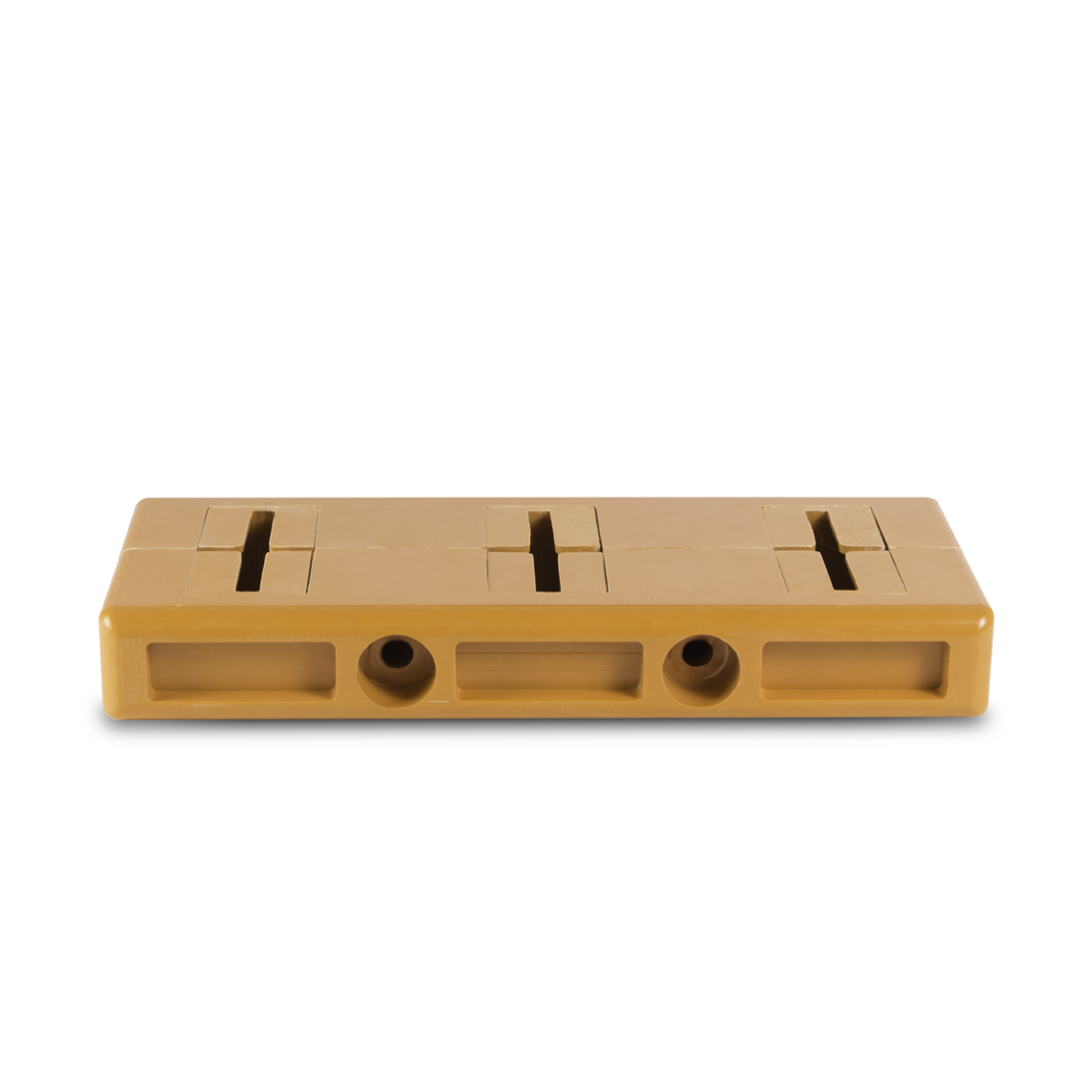

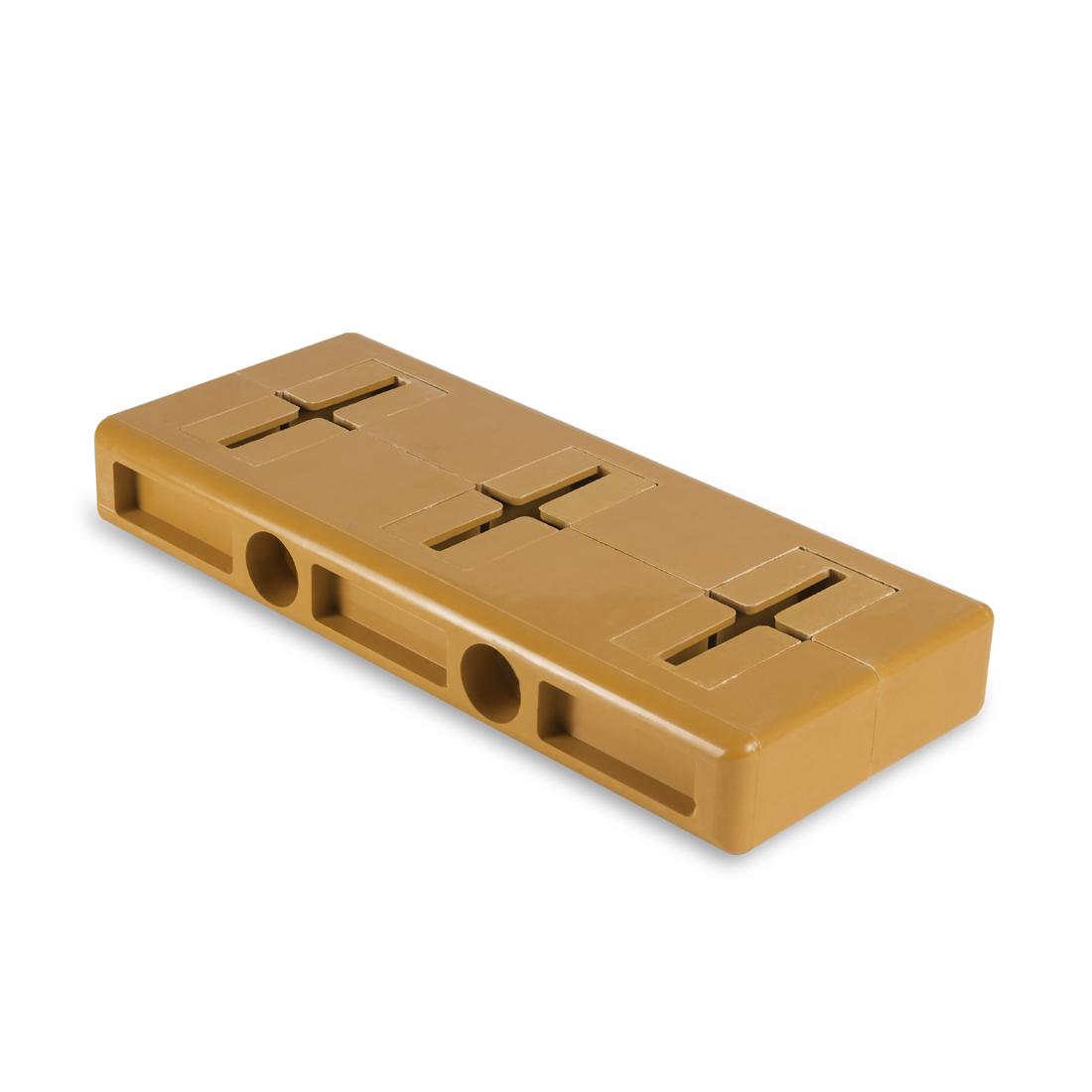

Силовые держатели шин: инженерный подход к проектированию НКУ
При сборке низковольтных комплектных устройств (НКУ) на токи свыше 250А ключевой задачей становится обеспечение жесткой фиксации распределительных шин. Держатели шин выполняют двойную функцию: они гарантируют качественную электрическую изоляцию между фазами и корпусом, а также воспринимают колоссальные электродинамические нагрузки, возникающие в моменты протекания токов короткого замыкания. Правильный расчет шага установки этих изоляторов определяет живучесть всей системы электроснабжения и предотвращает деформацию медных полос.
Технические нюансы и критерии выбора
Современные шинодержатели изготавливаются из армированного стекловолокном полиэфира или полиамида с высоким индексом трекингостойкости. В отличие от стандартных комплектующих, которые можно встретить в разделе Misc, силовые держатели проходят испытания на огнестойкость (согласно стандарту UL94) и механический изгиб. При проектировании важно учитывать координацию механической прочности ошиновки с характеристиками, которые имеют автоматические выключатели в цепи ввода, чтобы система выдерживала расчетный ток Ipk.
Важные эксплуатационные характеристики
- Динамическая устойчивость: конструкция оптимизирована для гашения вибраций и ударных нагрузок при переходных процессах.
- Термическая стабильность: сохранение диэлектрических свойств при длительном нагреве токоведущих частей до 130°C.
- Универсальность: возможность установки от 1 до 4 шин на фазу с регулировкой межфазного расстояния.
- Химическая инертность: стойкость к воздействию агрессивных сред, промышленной пыли и влаги.
- Безгалогенный состав: применение материалов класса HF, не выделяющих токсичных газов при возникновении дуги.
Рекомендации по установке
Монтаж должен производиться строго с соблюдением моментов затяжки резьбовых соединений, указанных в технической документации производителя. Недостаточная фиксация ведет к возникновению резонансных явлений, а чрезмерное усилие способно вызвать микротрещины в диэлектрическом корпусе. При эксплуатации в запыленных помещениях рекомендуется проводить регулярную очистку поверхностей изоляторов для исключения путей поверхностного перекрытия. Использование сертифицированных держателей от x7.kz гарантирует соответствие сборки заявленным параметрам электродинамической стойкости.
