Оптические кроссы и полки: фундамент надежной ВОЛС
Оптические кроссы (ODF) и полки — это ключевое пассивное оборудование для оконечивания магистральных и локальных волоконно-оптических кабелей. В современных серверных и дата-центрах эти устройства выполняют роль центрального узла коммутации, обеспечивая защиту хрупких сварных соединений и удобство переключения активных портов. Грамотный выбор распределительного устройства напрямую влияет на стабильность передачи данных и скорость локализации неисправностей в линии.
Конструктивные нюансы и критерии качества

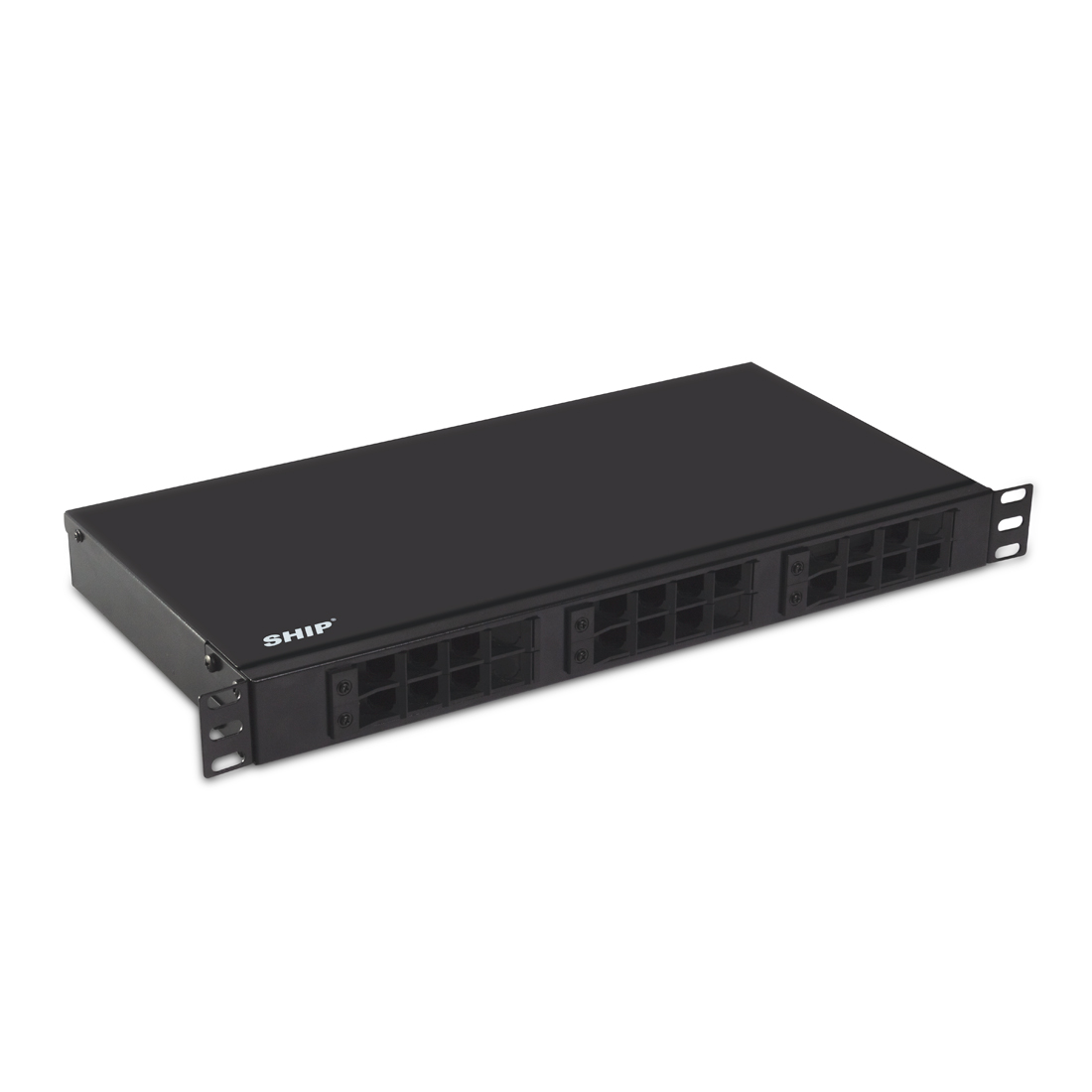

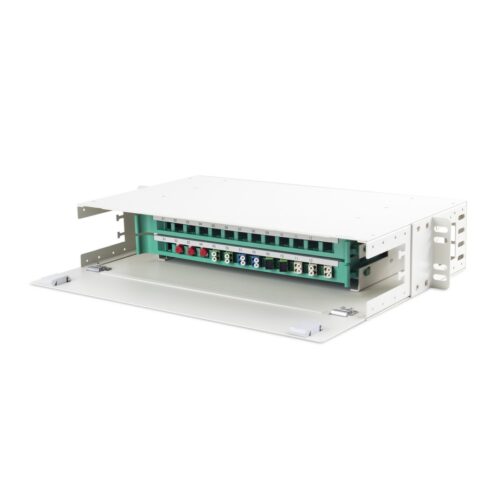

При проектировании сети системные администраторы отдают предпочтение моделям в 19-дюймовом исполнении для интеграции в стандартные телекоммуникационные шкафы. Важен тип корпуса: выдвижные полки значительно упрощают доступ к сплайс-кассетам без демонтажа всего юнита, а стационарные решения оптимальны для статичных систем с редким обслуживанием. Для качественного монтажа необходимы проверенные аксессуары для оптоволокна: гильзы КДЗС, пигтейлы и адаптерные планки под различные типы разъемов (SC, LC, FC).
Современные кроссы поддерживают высокую плотность портов, что критично при дефиците места в стойке. При построении сетей широкополосного доступа, где массово используются абонентские дроп патч корды (FTTH), распределительные полки позволяют организовать прозрачную структуру подключений, исключая риск случайного повреждения волокна при проведении регламентных работ.
Основные характеристики профессиональных решений:
- Защита соединений: Стальной корпус с антикоррозийным покрытием оберегает сварные стыки от механических воздействий.
- Модульная архитектура: Сменные лицевые панели позволяют адаптировать кросс под любые конфигурации адаптеров.
- Внутренняя эргономика: Интегрированные органайзеры для укладки запаса волокна предотвращают недопустимые изгибы.
- Надежная фиксация: Специальные зажимы для силовых элементов кабеля обеспечивают устойчивость ввода.
- Масштабируемость: Конструкция предусматривает установку дополнительных сплайс-кассет при расширении инфраструктуры.
Рекомендации по установке и эксплуатации
При монтаже в полки необходимо строго соблюдать радиус изгиба волокна (не менее 30 мм). Детальная маркировка каждого порта — обязательный этап, экономящий часы работы при диагностике. Рекомендуется использовать пылезащитные заглушки на всех свободных адаптерах, так как микроскопические загрязнения на торце коннектора являются основной причиной потерь мощности оптического сигнала в высокоскоростных сетях.
