Профессиональные решения для кабельных трасс: металлические лотки
Металлические кабельные лотки представляют собой основу современной электротехнической инфраструктуры. Они выполняют роль несущего каркаса, обеспечивающего механическую защиту, упорядоченное размещение и необходимый температурный режим для силовых и слаботочных линий. В отличие от закрытых способов прокладки, лотки позволяют оперативно модернизировать сеть, добавляя новые линии без демонтажа всей системы.
Технические нюансы и критерии выбора

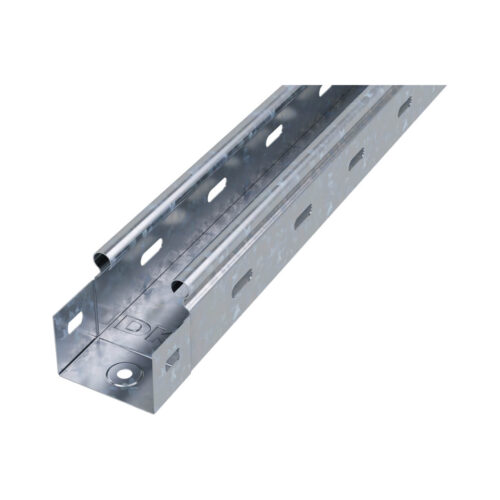

При проектировании кабельной трассы ключевое значение имеет тип защитного покрытия и толщина стали. Для эксплуатации в стандартных складских или производственных помещениях применяется сталь, оцинкованная по методу Сендзимира. Если же монтаж ведётся на открытом воздухе или в условиях агрессивных сред, инженеры рекомендуют использовать изделия, прошедшие горячее цинкование методом погружения. Перфорированные лотки обеспечивают оптимальную вентиляцию, предотвращая перегрев кабелей, в то время как глухие короба гарантируют максимальную защиту от электромагнитных помех и пыли.
Часто в рамках одного объекта комбинируются различные решения. На сложных участках и при спусках к оборудованию активно используются гофрированные трубы, металлорукав, жёсткие трубы. В офисных пространствах для эстетичной разводки применяются кабельные каналы, для которых важно правильно подобрать аксессуары для кабельного канала. Если трасса уходит под землю или за пределы периметра здания, её укладывают в кабельную канализацию. Основной же объём информационных потоков внутри лотка формируют современные кабели витая пара.
Ключевые преимущества металлических систем
- Высокая нагрузочная способность: стальные конструкции удерживают многокилометровые жгуты без деформации секций.
- Пожарная безопасность: металл не поддерживает горение и препятствует распространению пламени по кабельной линии.
- Электромагнитная совместимость: заземлённый лоток работает как экран, снижая уровень наводок на чувствительное оборудование.
- Долговечность: антикоррозийное покрытие сохраняет целостность системы на протяжении 20–25 лет эксплуатации.
- Удобство обслуживания: открытый доступ позволяет проводить регулярную ревизию кабелей и замеры сопротивления изоляции.
Рекомендации по монтажу

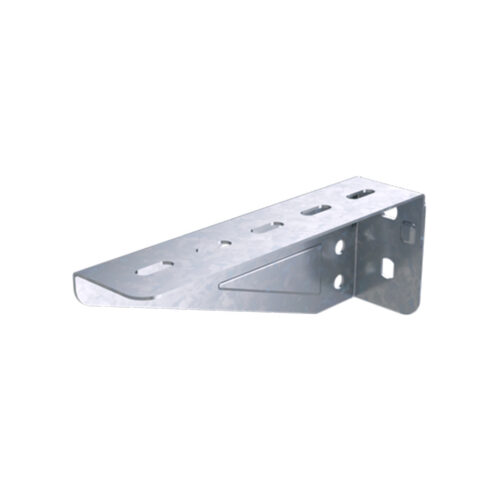

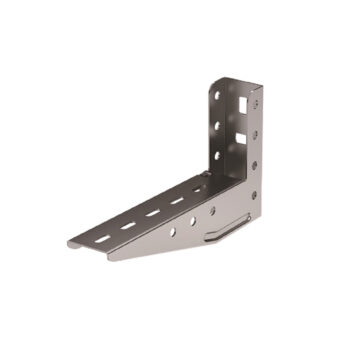

Для обеспечения стабильности системы шаг крепления опорных кронштейнов должен рассчитываться исходя из суммарного веса кабеля с запасом на расширение сети в 20–30%. Особое внимание следует уделять непрерывности контура заземления — каждая секция лотка должна быть электрически соединена с общей шиной. При укладке проводников важно соблюдать коэффициент заполнения (не более 50–60%), что исключает перегрев и обеспечивает свободную циркуляцию воздуха.
