Соединительные панели и муфты: архитектура сетевой коммутации
Соединительные панели (патч-панели) и коммутационные муфты являются фундаментальными компонентами структурированных кабельных систем (СКС). Эти устройства служат узловыми точками консолидации, обеспечивая упорядоченный переход от стационарных магистральных линий к активному сетевому оборудованию. В условиях интенсивной эксплуатации серверных стоек панели позволяют минимизировать механический износ портов дорогостоящих коммутаторов, принимая на себя основную нагрузку при регулярных переподключениях.
Технические нюансы и критерии выбора

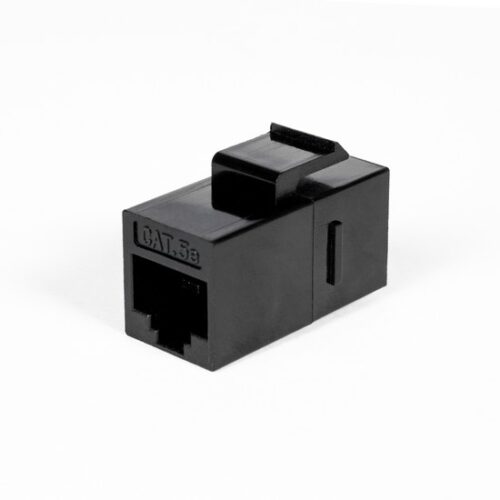

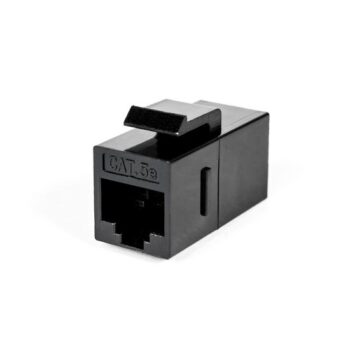

При проектировании инфраструктуры критически важно соблюдать соответствие категорий всех элементов тракта. Если в системе используются кабели витая пара категории 6 или выше, соединительные панели должны обладать аналогичными частотными характеристиками для исключения деградации сигнала. Проходные муфты незаменимы при необходимости оперативного удлинения сегментов или восстановления поврежденных участков, позволяя сохранить целостность экранирующего контура в защищенных сетях без трудоемкой перепротяжки линий.
Ключевые характеристики и преимущества
- Плотность портов: Исполнения на 24 или 48 портов в стандартном форм-факторе 1U позволяют рационально использовать пространство в 19-дюймовых шкафах.
- Долговечность интерфейсов: Фосфор-бронзовые контакты с золотым напылением предотвращают окисление и выдерживают сотни циклов коммутации.
- Удобство администрирования: Наличие цифровой маркировки и площадок для подписей значительно ускоряет идентификацию линий при поиске неисправностей.
- Стабильность параметров: Встроенные задние органайзеры обеспечивают фиксацию кабельных пучков и соблюдение допустимого радиуса изгиба проводников.
- Защищенность: Литые металлические корпуса экранированных моделей (FTP/STP) гарантируют непрерывность контура заземления и защиту от внешних помех.
Рекомендации по инсталляции
Для сохранения пропускной способности сети избегайте избыточного раскручивания пар при заделке проводников в IDC-модули. При самостоятельном изготовлении патч-кордов обязательно применяйте колпачки (буты), которые предотвращают повреждение защелок коннекторов и снижают механическую нагрузку на медные жилы в месте контакта. Тщательная верификация соединений тестером после завершения монтажных работ — обязательный этап, исключающий скрытые дефекты и ошибки кроссировки.
