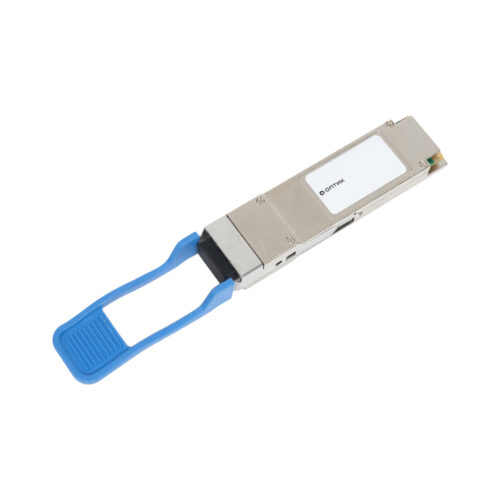

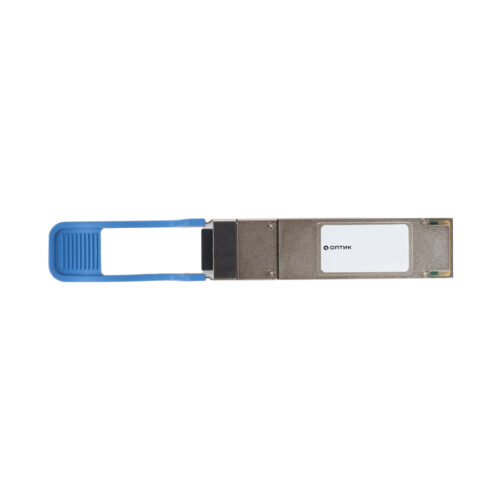

Оптические модули 40G QSFP+: архитектура высокоскоростных соединений
Трансиверы стандарта QSFP+ (Quad Small Form-factor Pluggable Plus) стали индустриальным стандартом для построения магистралей 40 Гбит/с в современных центрах обработки данных. Устройство объединяет четыре независимых канала по 10 Гбит/с, обеспечивая высокую плотность портов и пропускную способность. В отличие от инфраструктуры, где применяются PoE адаптеры для электропитания удаленных устройств, модули 40G нацелены исключительно на минимизацию задержек и передачу колоссальных массивов трафика между ядром сети и уровнем агрегации.
Технические особенности и выбор трансиверов
При проектировании важно учитывать тип среды передачи и бюджет потерь. Для многомодового оптоволокна (OM3/OM4) выбирают модули SR4 с разъемами MPO, работающие на дистанциях до 150 метров. На протяженных магистральных линиях до 10-40 км применяются одномодовые модули LR4/ER4 с дуплексными разъемами LC. Для коротких соединений внутри стойки часто внедряются кабели прямого подключения (DAC), что существенно снижает стоимость владения сетью. Высокая производительность модулей позволяет бесперебойно подключать современные Storage-адаптеры в сетях SAN. При долгосрочном планировании стоит учитывать потенциал апгрейда на оптические модули 100G QSFP28 для будущего расширения емкости каналов.
- Компактный форм-фактор: позволяет оптимизировать использование пространства в серверных шкафах.
- Функция DDM (Digital Diagnostic Monitoring): контроль температуры, лазера и напряжения в режиме реального времени.
- Энергоэффективность: архитектура трансиверов снижает общие требования к мощностям систем охлаждения ЦОД.
- Технология Hot-Swap: замена и установка модулей производится без прерывания работы активного оборудования.
- Гибкость протоколов: полная поддержка Ethernet, Fibre Channel и InfiniBand в одном устройстве.
Рекомендации по инсталляции и эксплуатации
В отличие от сегментов доступа, использующих абонентские дроп патч корды (FTTH), системы 40G крайне чувствительны к микроскопическим загрязнениям. Особое внимание уделяйте чистоте MPO-разъемов: любая частица пыли на одном из восьми активных волокон приводит к деградации сигнала по всей линии. Перед монтажом обязательно проверяйте таблицу совместимости (Compatibility Matrix) вашего коммутатора, чтобы гарантировать корректное распознавание трансивера операционной системой устройства.
