Кабель оптоволоконный ИКнг(А)-HF-М4П-А8-0.4 кН

Кабель оптоволоконный ИКнг(А)-HF-М4П-А8-0.4кН
Назначение:

Оптический кабель типа ИКнг(А)-HF…, изготавливаемый по ТУ 3587-005-66254127-2014 , применяется в негорючей оболочке применяется внутри помещений, зданий и сооружений, а также для прокладки внутри шахт .

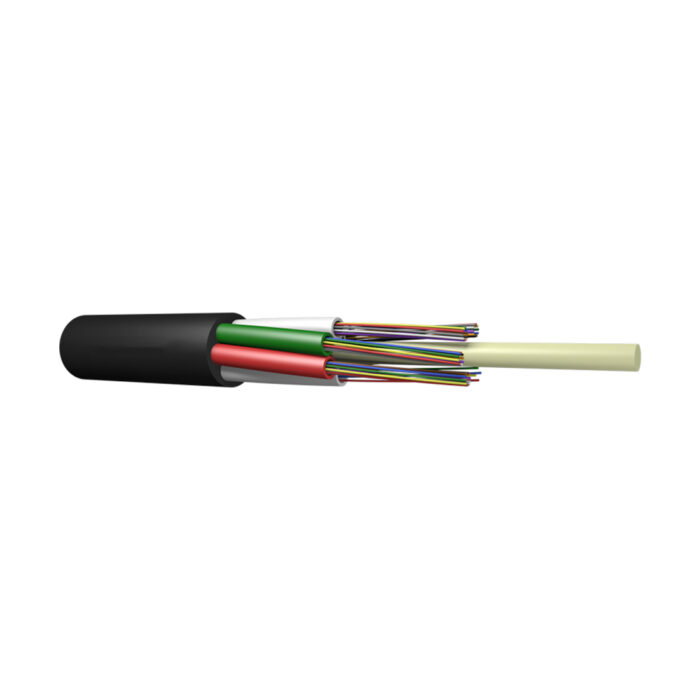

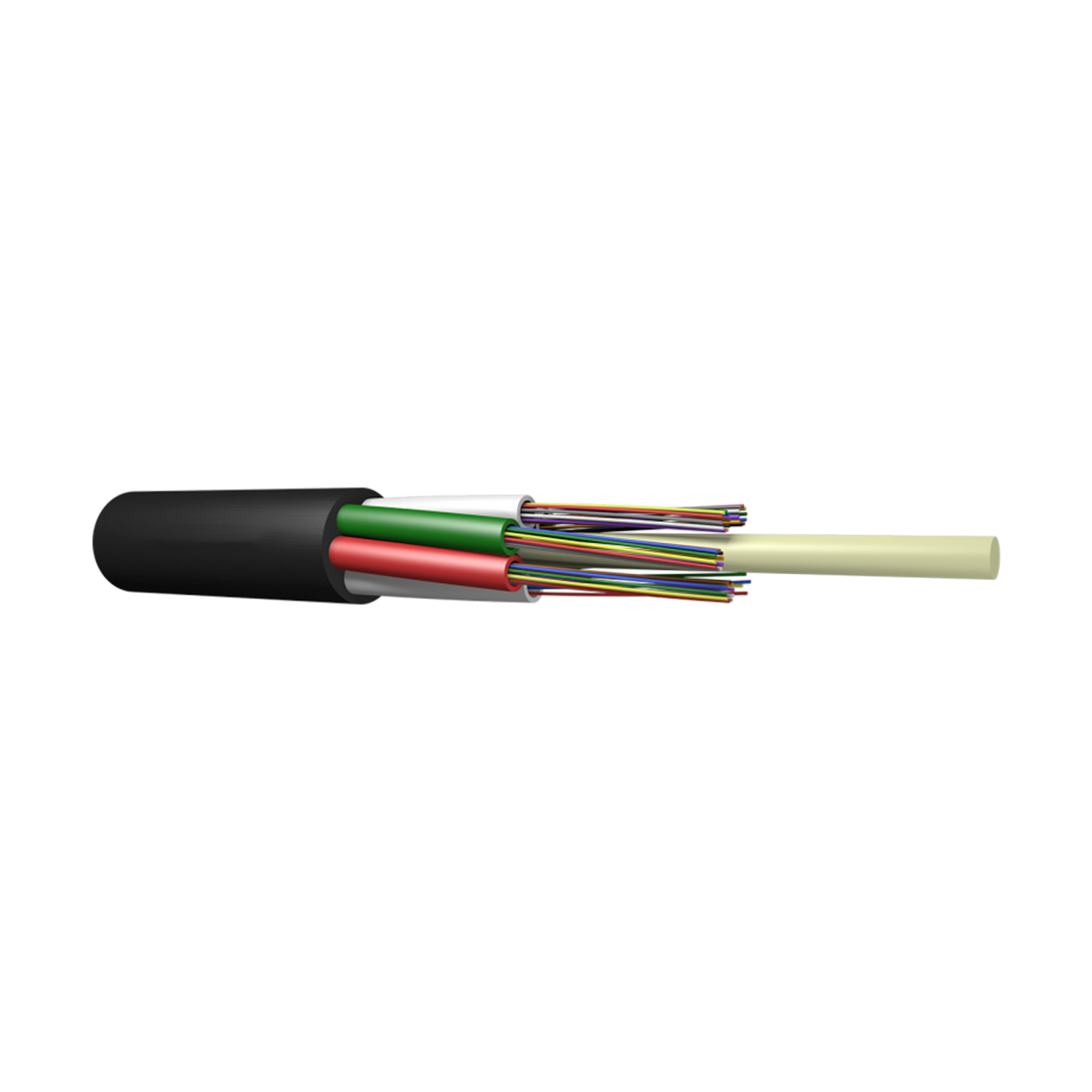

Описание конструкции:

Сердечник — повив из 4 оптических модулей (ОМ).
Осевой элемент (ОЭ) — стеклопластиковый пруток.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ — внутримодульный заполнитель.
Гидроизоляция сердечника — гидрофобный заполнитель.
Обёртка скрутки — ПЭТ лента.
Обмотка сердечника — полиэстеровые нити.
Дополнительные элементы — усиливающие стеклонити.
Наружная полимерная оболочка нераспространяющая горение не выделяющая галоген.
Параметры кабеля:

Температурный диапазон хранения и перевозки — от минус 40 до +50 °С.

Температурный диапазон монтажа — от минус 20 до +50 °С.
Температурный диапазон эксплуатации — от минус 40 до +50 °С.
Минимальный радиус изгиба — 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие — 0,4 кН.
Статическое растягивающее усилие — 0,23 кН.
Раздавливающее усилие — 0,2 кН/см.
Удар — 5 Дж.
Протекание воды — Нет.
Вес 1 километра кабеля — 28 кг .
Строительная длина — 6 км .
Наружный диаметр/габариты — 5,9 мм.
Стандарт оптического волокна — G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм — 0.22/0.36.
По требованию заказчика возможны опции:

1. Замена гидрофобного заполнителя на сухой водоблокирующий материал.

2. Изменение стандартного цвета модулей и волокон.
