Устройство для затяжки кабеля на тележке

Устройство для затяжки кабеля на тележке

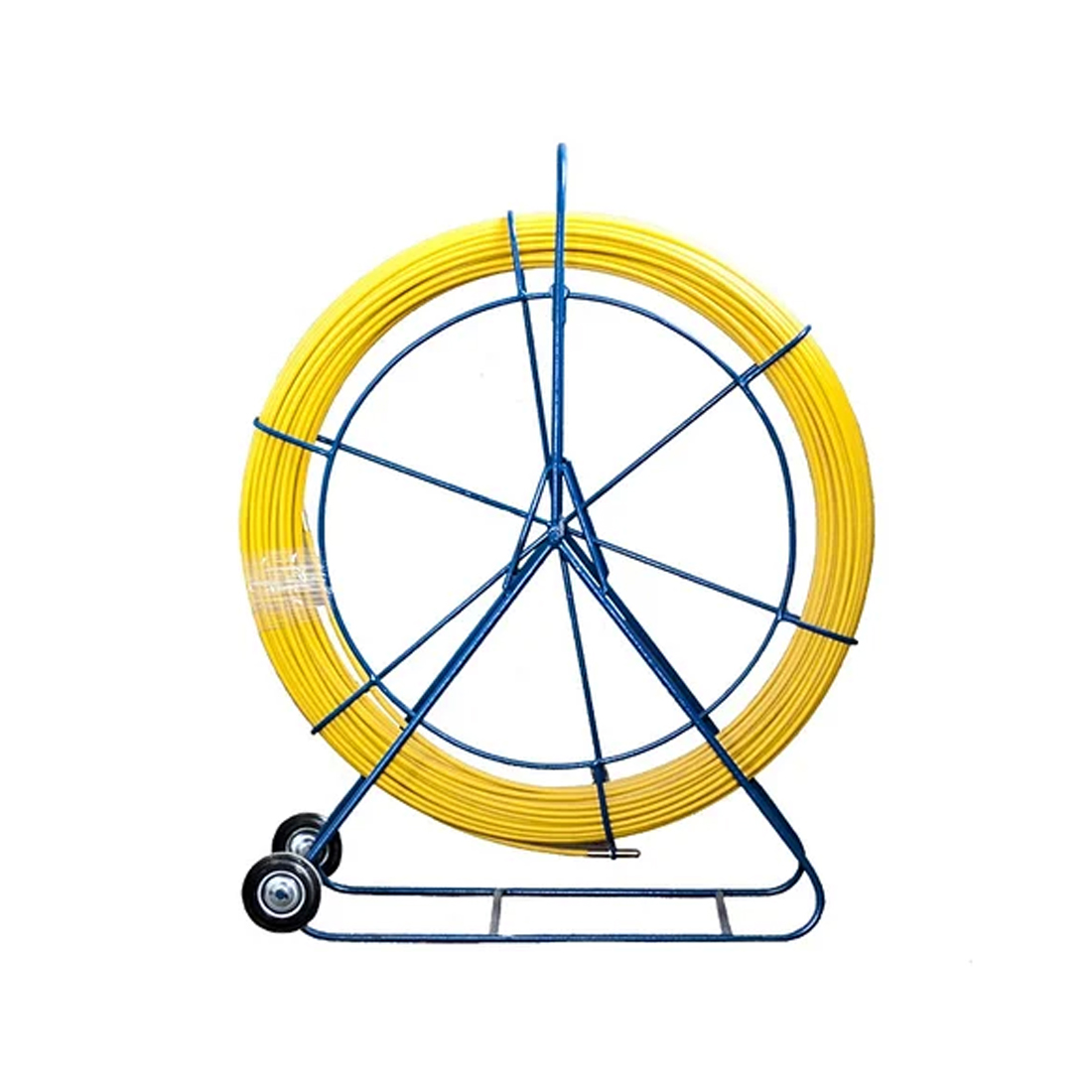

УЗК 11/150 это — устройство затяжки кабеля. УЗК-11/150 представляет из себя пруток который намотан на катушку и закреплен на тележке. Тележка УЗК 11/150 снабжена колесами для быстрого и удобного перемещения. Цифры 11/150 указывают какого диаметра пруток, и какова его длина. Диаметр/длина — 11мм диаметр/ длина 150метров.
Пруток для УЗК-11/150 диаметром Ø 11мм и длиной 150метров оконечен с двух сторон наконечниками для удобства затяжки кабеля. Сам пруток изготовлен из композитного материала (это стекловолокно) и покрыт оплеткой — оболочкой, для удобства работы и увеличения срока службы. Стеклопруток — диэлектрический.
Полиэтиленовое покрытие УЗК защищает стеклопруток от расслоения (разрушения) и снижает трение, значительно облегчая тем самым протяжку УЗК в кабельной канализации, межэтажных конструкциях, трубах, кабельных стояках, кабель-каналах и т.д.
УЗК-11/150 применяют для затяжки кабеля провода и телекоммуникационных линий связи, закладки заготовки в колодцы и канализации связи, прокладки проводки электросвязи в кабельных каналах действующих электроустановок, в трубах городской канализации для устранения засоров и видеоинспекции.
Особенности:
-прочные металлические колеса с прорезиненными катками;
-простая система замены кассеты;
-оптимальный баланс надежной конструкции, размеров и веса;
-удобная транспортабельность тележки.

Технические характеристики УЗК-11/150
Диаметр стеклопрутка 11мм.
Длина стекло-прутка 150м.
Минимальный радиус изгиба корда 400мм
Температура эксплуатации от -10º до +45º С
Относительная влажность 98%
Масса УКЗ-11/150 с прутком около 35кг.
Разрушающее напряжение корда при статическом изгибе поперек волокон не менее 300мПа
Разрушающее напряжение корда при сжатии вдоль оси, не менее мПа150,
Принцип работы УЗК:
Концы стеклопрутка армированы резьбовыми наконечниками. При затягивании кабеля в свободный канал трубопровода на резьбовой наконечник стеклопрутка накручивается грузовой наконечник. Стеклопруток разматывается с кассеты и подается в колодец, при этом кассета придерживается от самопроизвольного раскручивания. Из колодца стеклопруток заталкивается в канал. После выхода стеклопрутка из смежного колодца к грузовому наконечнику прикрепляется кабель и вручную производится затягивание кабеля.
При вводе стеклопрутка в частично занятый канал, на резьбовой наконечник накручивается лидерный наконечник. После прохождения стеклопрутка по частично занятому каналу до смежного колодца, лидерный наконечник заменяется грузовым. К грузовому наконечнику прикрепляется кабель и вручную производится затягивание кабеля.
При затягивании кабелей больших длин транзитом, а также световодных кабелей, на резьбовой наконечник накручивается компенсатор кручения. Компенсатор кручения предохраняет затягиваемые кабели от крутящих моментов.
