Муфта оптическая проходная АО-FH016

Муфта оптическая проходная АО-FH016.

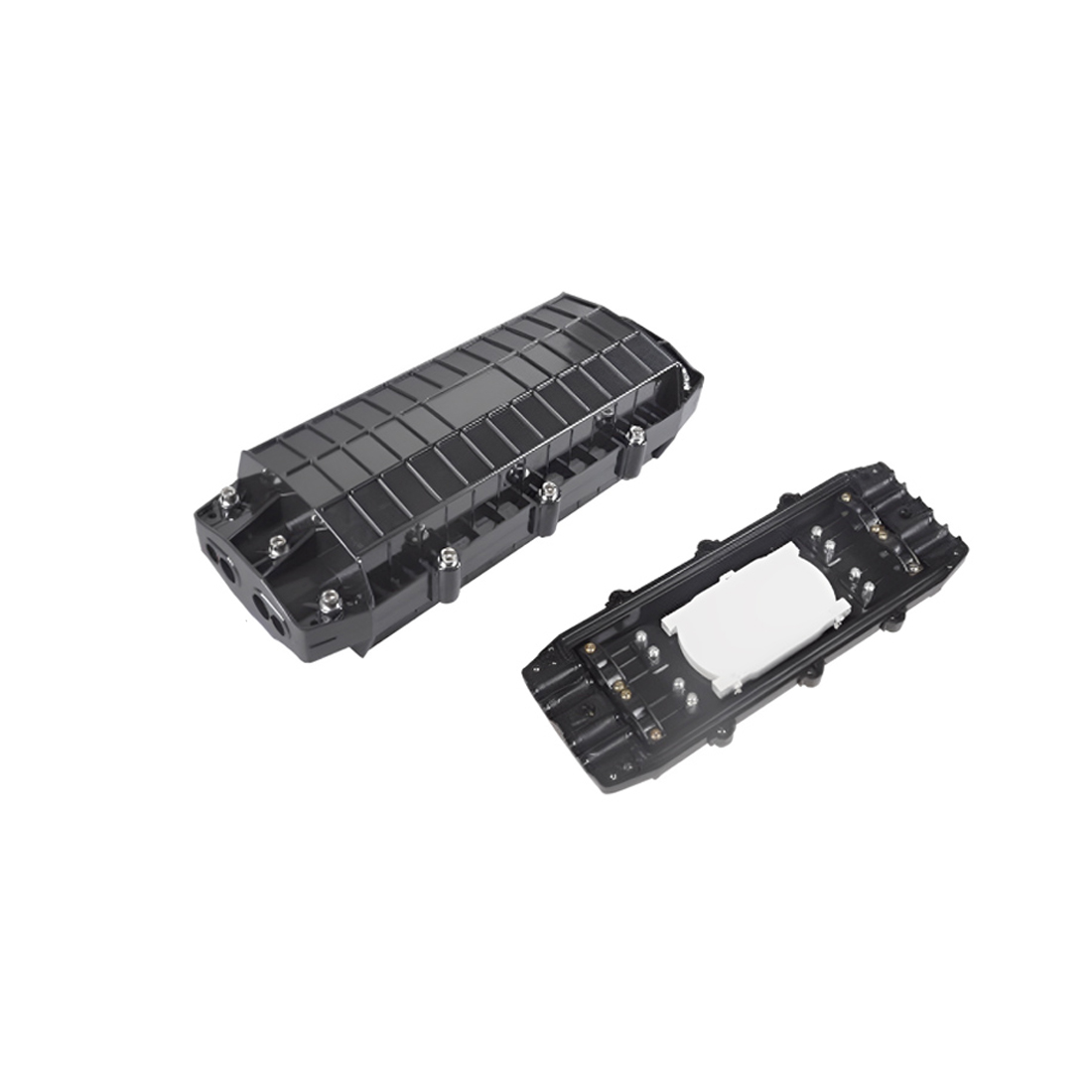

Оптическая муфта АО-FH016-96/144, (4*4) черная предназначена для соединения и распределения оптоволоконных кабелей в точках доступа пользователя. Основное назначение — соединение распределительных и вводных кабелей на открытом воздухе.

Широко применяется в системах связи, сетях кабельного телевидения и оптоволоконных сетях благодаря прочной конструкции, герметичности и удобству монтажа.

Муфта служит для разветвления, соединения и хранения наружных оптических кабелей.

Два типа подключения:

Прямое соединение

Ответвление (разветвление)

Устанавливается в различных условиях:

воздушная прокладка,

колодцы и трубопроводы,

заглублённая прокладка.

По сравнению с кроссовыми коробками муфта предъявляет более высокие требования к герметичности.

Основные особенности:
Надёжная механическая конструкция, устойчивая к агрессивным условиям окружающей среды и резким климатическим изменениям

Корпус из инженерного пластика PC: устойчив к воздействию кислот, щелочей и старению

Кассеты перелистываются как книжка, обеспечивают достаточный радиус изгиба (не менее 40 мм) и удобство укладки волокна

Каждое волокно и кабель обслуживаются независимо

Отличная организация маршрутизации волокон и достаточное пространство для хранения запаса

Эластичные резиновые уплотнители обеспечивают герметичность и защиту от влаги

Компактные размеры при большой ёмкости, простота технического обслуживания

Технические характеристики

Цвет: чёрный

Материал корпуса: PC (поликарбонат)

Уровень защиты: IP68

Входы/выходы: 4+4

Диаметр портов:

A: Ø16 мм

B: Ø20 мм

C: Ø20 мм

D: Ø16 мм

Габариты (Д×Ш×В): 430 × 190 × 110 мм

Вместимость
96 волокон: 4 кассеты × 24 волокна

144 волокна: 6 кассет × 24 волокна

Макс. вместимость одной кассеты: 24 волокна

Стандартная комплектация
Металлический ключ (гаечный): 1 шт

Металлические подвесы: 2 шт

Резиновая герметизирующая лента: 1 шт

Изолента: 1 шт

Кабельные стяжки 3×110 мм: 8 шт

Пластиковые заглушки: 8 шт

Водонепроницаемая резиновая лента: 2 шт

Термоусадочные гильзы 1,2×60 мм: 96 шт

Условия транспортировки и хранения
Избегать воздействия влаги, прямых солнечных лучей и давления при транспортировке

Хранить в закрытых сухих помещениях, вдали от источников огня и солнца

Температура хранения: от -25°C до +40°C

Хрупкие элементы требуют дополнительной защиты при перевозке
