Кабель оптоволоконный ИК-М5П-А4-2.7кН

Кабель оптоволоконный ИК-М5П-А4-2.7кН
Назначение:

Оптический кабель типа ИК-, изготавливаемый по ТУ 3587-005-66254127-2014 ,применяется для прокладки в кабельной канализации, на мостах и эстакадах, в защитных пластмассовых трубах (ЗПТ), в том числе методом пневмопрокладки.
Укладка волоконно-оптического кабеля в трубы может осуществляться ручным способом, механизированным или методом пневмозадувки. Последний метод пользуется все большей популярностью, поскольку он более удобен, экономичен и требует меньше затрат времени по сравнению с остальными. Он особенно актуален при прокладке кабеля большой длины. При помощи специального оборудования для задувки оптического кабеля в пластмассовой трубе образуется сильный воздушный поток, позволяющий кабелю находиться в подвешенном состоянии, исключая его трение об внутренние края. Метод пневматической задувки кабеля позволяет укладывать магистральные линии длиной до 2 километров.

Мы рекомендуем купить оптический кабель для пневмозадувки стандартной конструкции, которая состоит из:
центрального силового элемента, выполненного из стеклопластикового гибкого прутка;
оптическое волокно в специальной прочной оболочке;
наружной защитной оболочке из полиэтилена высокой плотности.
Такой вид кабеля отличается минимальным весом и доступной ценой, при этом имеет длительный срок эксплуатации не менее 25 лет.

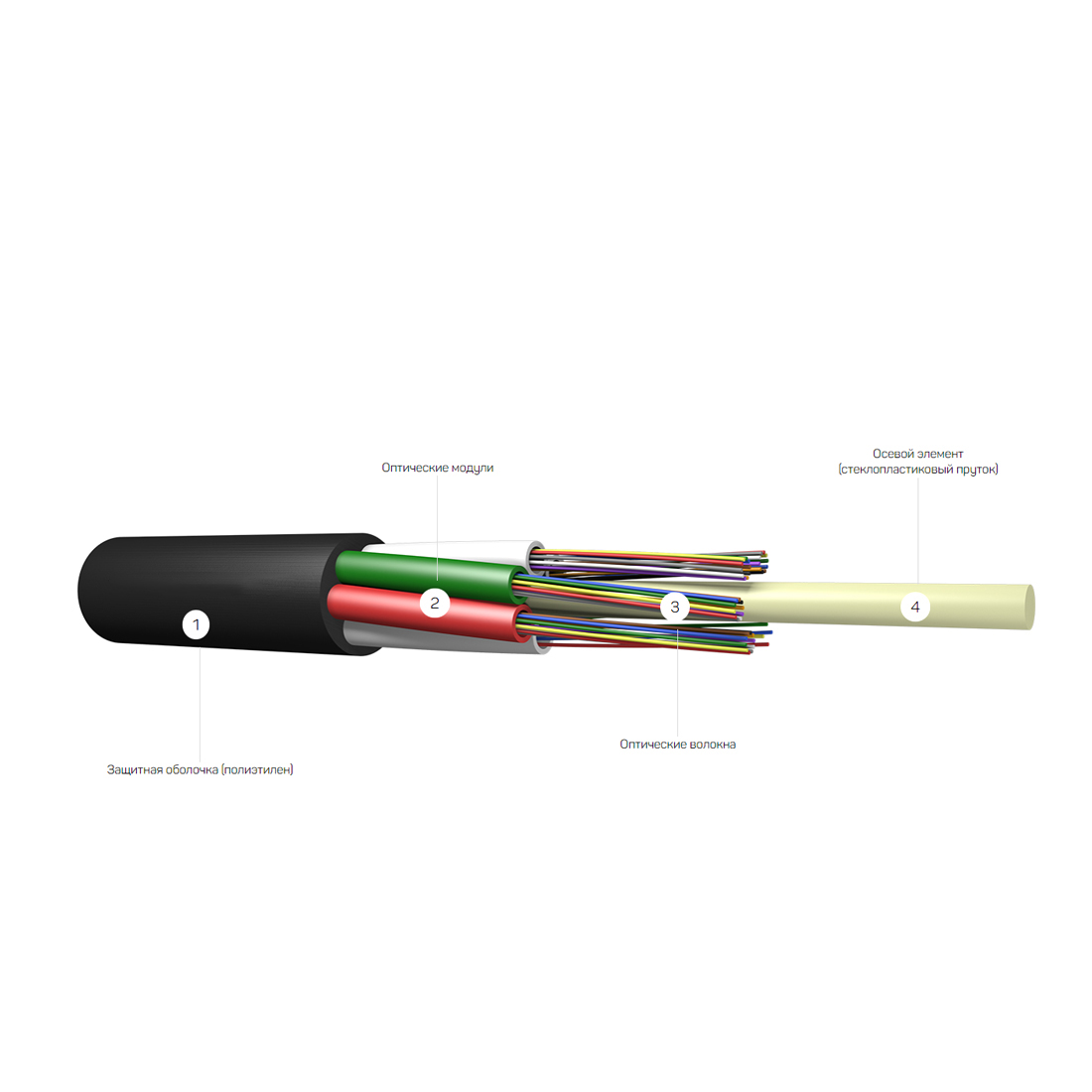

Описание конструкции:

Сердечник — повив из 5 оптических модулей (ОМ).

Осевой элемент (ОЭ) — стеклопластиковый пруток.

Оболочка ОМ из термопластичного материала.

Гидроизоляция ОМ — внутримодульный заполнитель.

Гидроизоляция сердечника — гидрофобный заполнитель.

Обёртка скрутки — ПЭТ лента.

Обмотка сердечника — полиэстеровые нити.

Дополнительные элементы — усиливающие стеклонити.

Наружная полимерная оболочка..

Параметры кабеля:

Температурный диапазон хранения и перевозки — от минус 40 до +50 °С.

Температурный диапазон монтажа — от минус 20 до +50 °С.
Температурный диапазон эксплуатации — от минус 40 до +50 °С.
Минимальный радиус изгиба — 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие — 2,7 кН.
Статическое растягивающее усилие — 1,36 кН.
Раздавливающее усилие — 0,2 кН/см.
Удар — 5 Дж.
Протекание воды — Нет.
Вес 1 километра кабеля — 52 кг .
Строительная длина — 6 км .
Наружный диаметр/габариты — 7,7 мм.
Стандарт оптического волокна — G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм — 0.22/0.36.
