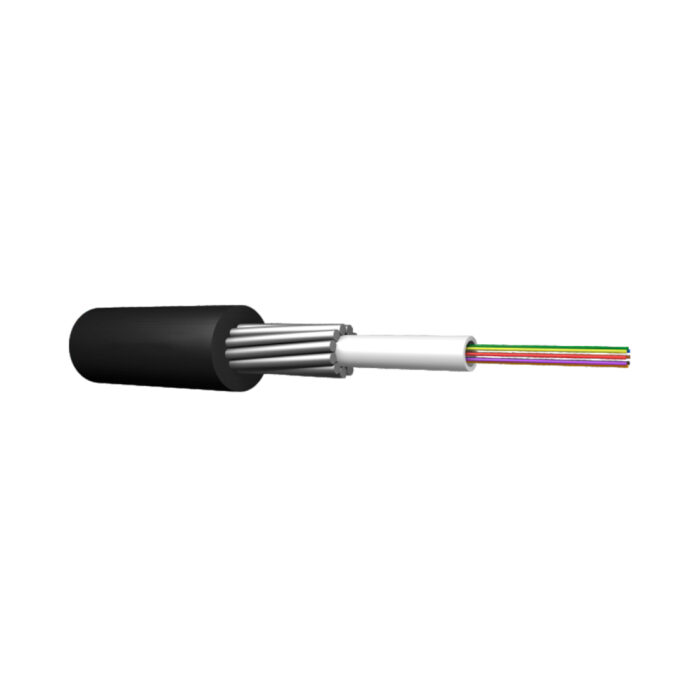

Кабель оптоволоконный ИКБ-Т-А16-2.7 кН

Кабель оптоволоконный ИКБ-Т-А16-2,7кН
Назначение:

Оптический кабель типа ИКБ-Т…, изготавливаемый по ТУ 3587-005-66254127-2014 ,применяется для прокладки в грунтах, в том числе подверженных мерзлотным деформациям, в кабельной канализации, по мостам и эстакадам.

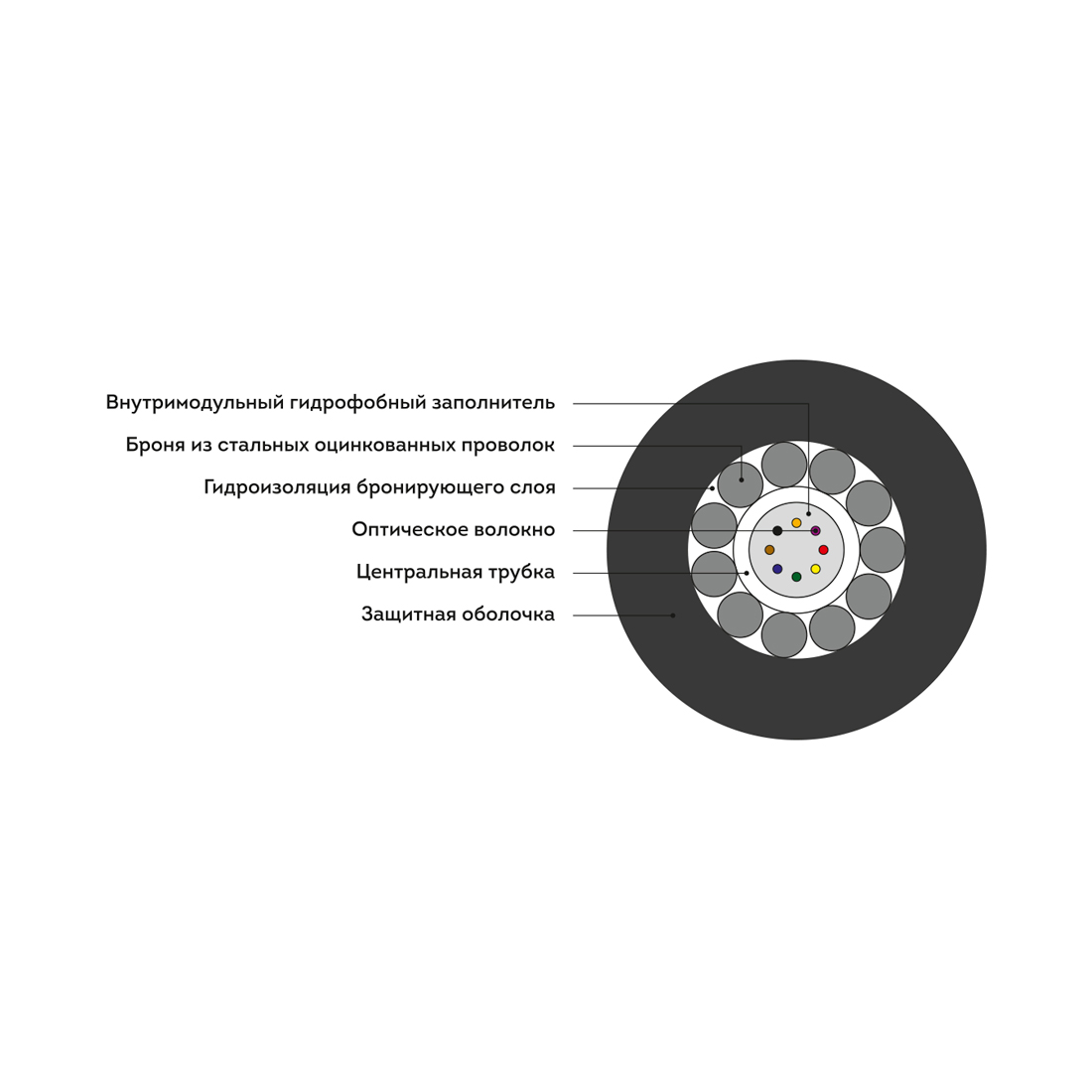

Описание конструкции:

Сердечник — центральная трубка.

Оболочка ОМ из термопластичного материала.

Гидроизоляция ОМ — внутримодульный заполнитель.

Бронепокров — повив стальных оцинкованных проволок.

Гидроизоляция бронепокрова — гидрофобный заполнитель.

Наружная полимерная оболочка.

Параметры кабеля:

Температурный диапазон хранения и перевозки — от минус 40 до +50 °С.

Температурный диапазон монтажа — от минус 20 до +50 °С.
Температурный диапазон эксплуатации — от минус 40 до +50 °С.
Минимальный радиус изгиба — 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие — 2,7 кН.
Статическое растягивающее усилие — 2,2 кН.
Раздавливающее усилие — 0,4 кН/см.
Удар — 10 Дж.
Протекание воды — Нет.
Вес 1 километра кабеля — 60 кг .
Строительная длина — 6 км .
Наружный диаметр/габариты — 6,9 мм.
Стандарт оптического волокна — G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм — 0.22/0.36.
По требованию заказчика возможны опции:

1. Замена гидрофобного заполнителя на сухой водоблокирующий материал.

2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).

3. Изменение стандартного цвета модулей и волокон.
