Рефлектометр оптический INNO Instrument VIEW500

Рефлектометр оптический от INNO INSTRUMENT – View500, представляет собой компактное устройство, со всем набором функций для измерения оптических линий, в том числе и распределительных сетей PON. Рефлектометр имеет рабочие длины волн 1310/1550 нм с динамическим диапазоном 35/33 дБ, что вместе со специально оптимизированным программным обеспечением дает возможность измерять и анализировать сети PON с делителями до 1х64. Также специальный режим анализа рефлектограмм SOLA позволяет строить схему распределительной сети с указанием разных типов событий и компонентов с их параметрами.

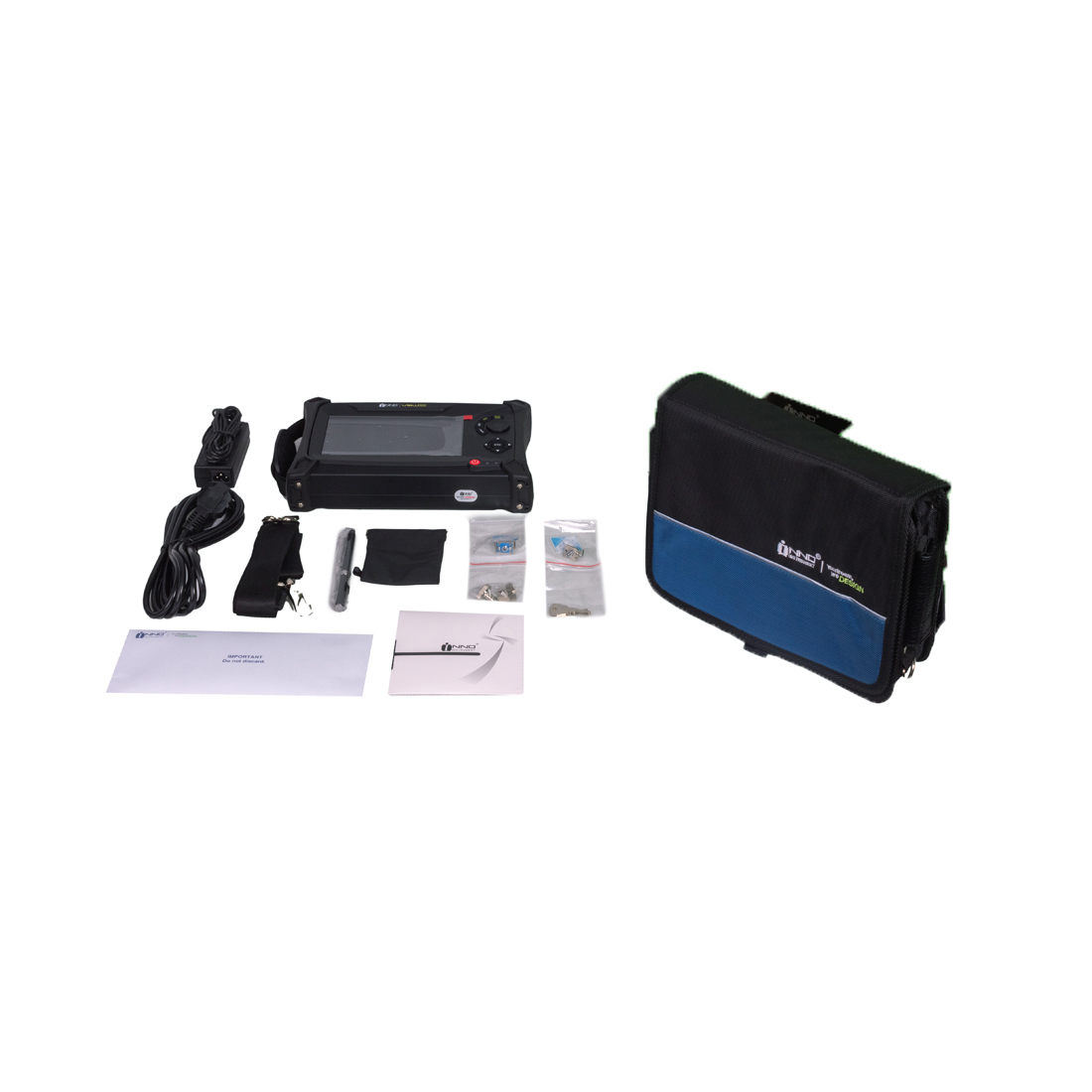

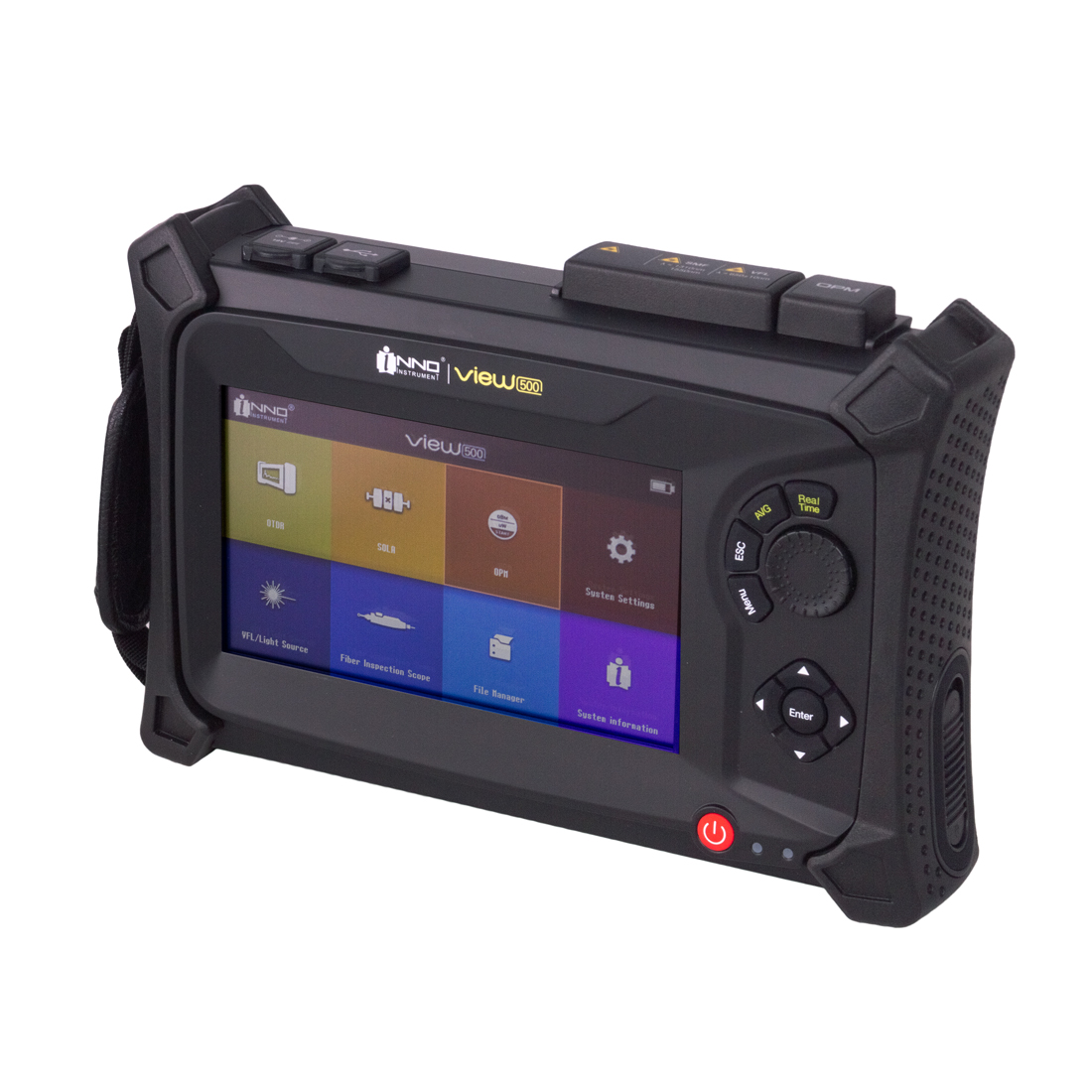

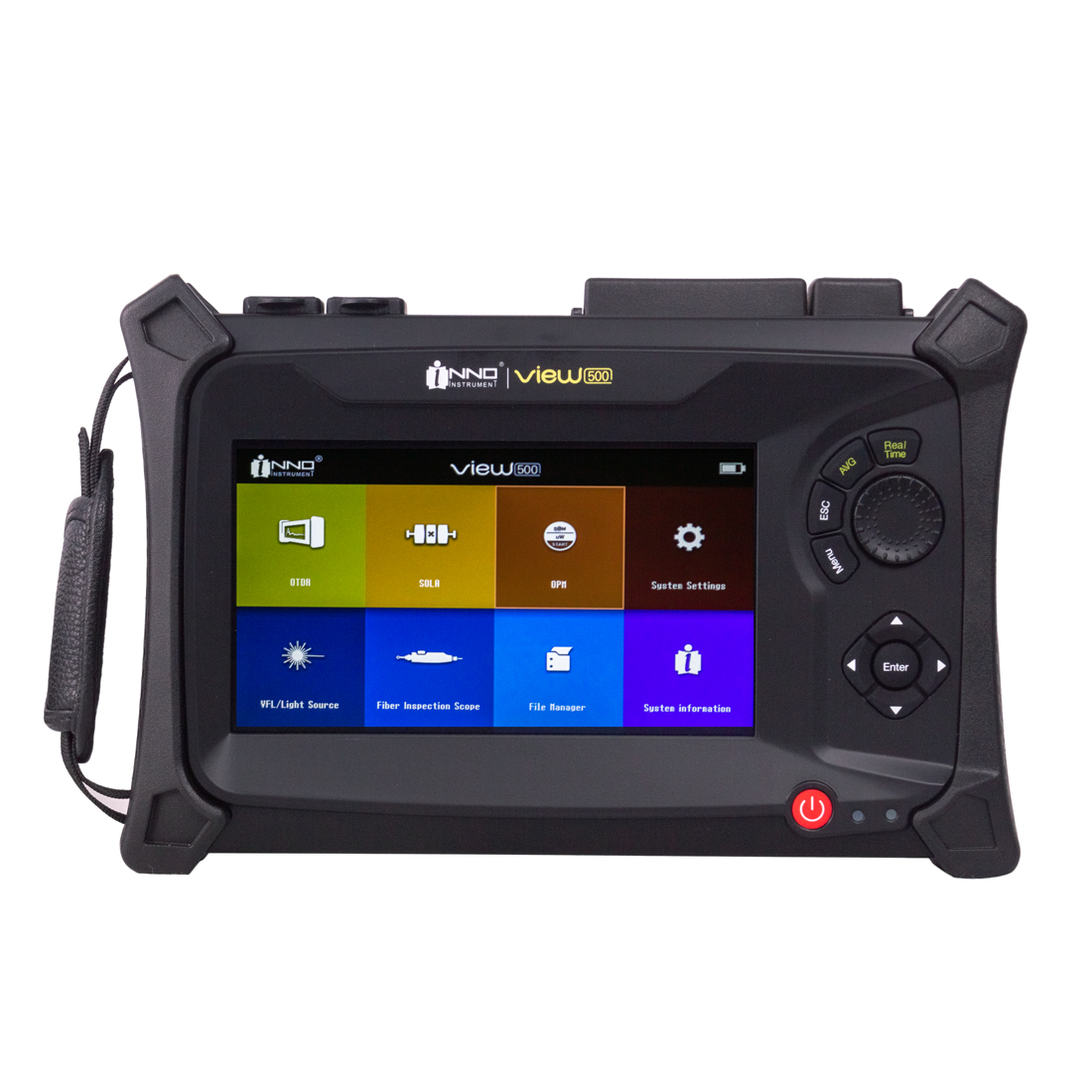

Все операции и просмотр рефлектограмм с анализом выполняется на большом 7″ сенсорном экране с помощью оптимизированного под сенсор интерфейса. Параллельно эти же функции дублируются механическими кнопками.

Аппарат оснащается аккумуляторной батареей большой емкости (7800 мАч), что позволяет производить измерения на протяжении 12 часов на одном заряде.

Как опция, рефлектометр View500 может быть оснащен источником красного света 650 нм, стабилизированным источником излучения 1310/1550 нм и измерителем оптической мощности. Кроме того предусмотрена возможность подключения электронного микроскопа для проведения диагностики оптических коннекторов.

VIEW500 внесён в Реестр государственной системы измерений Республики Казахстан что позволяет использовать его в работе на линиях Компаний где обязательно данное требование.

Основные характеристики VIEW500
Дисплей
• 7″ цветной сенсорный TFT ЖК с разрешением 800х480

Единицы измерения

• м / км / миля / фут

Динамический диапазон

• 35дБ / 33дБ (1310нм / 1550нм)

Диапазон сканирования (км)

• 1.3, 2.5, 5, 10, 20, 40, 80, 120, 160, 360 км

Диапазон сканирования (миль)

• 0.81, 1.55, 3.11, 6.22, 12.4, 24.8, 49.6, 74.6, 99.4, 223.7 миль

Длительность импульса

• 5нс, 10нс, 20нс, 50нс, 100нс, 200нс, 500нс, 1мкс, 2мкс, 10мкс, 20мкс

Мертвая зона объекта

• 0.8м

Мертвая зона на входе

• 4м

Мертвая зона PON

• 40м

Погрешность расстояния

• ±(1м+Дистанция×2.5×10-5 +Разрешение)

Погрешность затухания

• ±0.1дБ or ±0.05дБ / дБ

Число отчетов

• 160,000 точек

Отображение сплиттеров

• Разветвители до 1:64

Разрешение

• 0.04м ~ 10.24м

Управление

• Тачскрин и кнопки

Ресурс аккумулятора

• До 12 часов непрерывной работы

Формат файлов

• SOR(Telcordia), BMP, JPG, PDF

Интерфейс

• USB 2.0

Возможные типы оптических коннекторов

• APC(FC, SC, LC), UPC(FC, SC, LC, ST)

Сетевой адаптер

• Вход: AC 100-240В, 50-60Гц; Выход DC 19В, 3.42A


Габариты

• ВхДхШ(180 x 272 x 62 мм, без бампера)

Вес

• 1.90кг с батареей

Условия эксплуатации

• -10~50℃

Условия хранения

• -20~60℃
• Влажность 0~95% (без конденсата)
