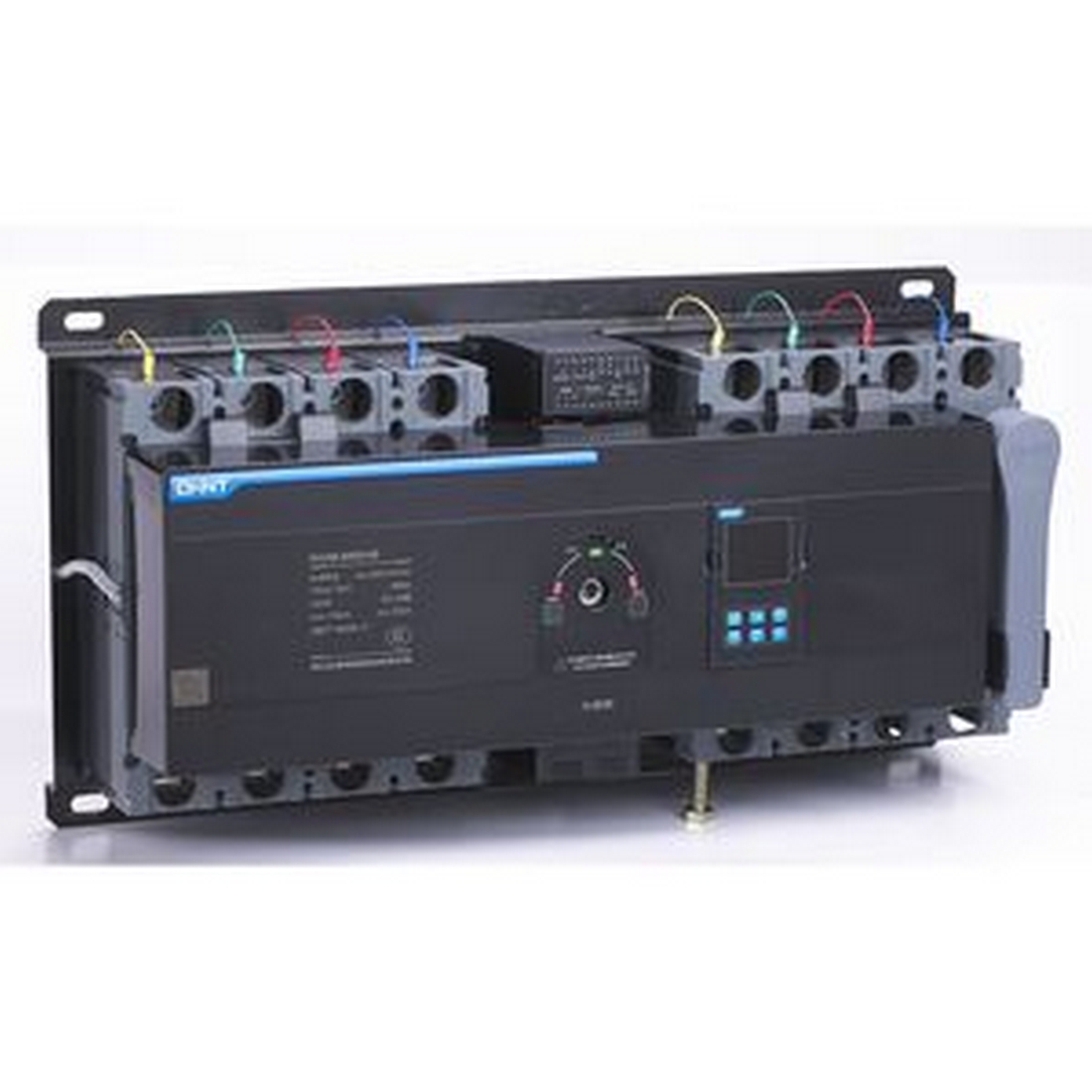

Устройство автоматического ввода резерва CHINT NXZM-630S/3B 630A

Устройство автоматического ввода резерва CHINT NXZM-630S/3B 630A

Блок автоматического ввода резерва модельной серии NXZM от компании CHINT. Представляет собой моноблочное решение на два ввода для трехфазных электрических сетей. Предназначено для автоматического переключения между источниками питания. Также выполняет функцию защиты цепей нагрузки от токов перегрузки и короткого замыкания. Данная модель выполнена в типоразмере 630S и работает с номинальным током 630A. Возможно подключение как трех, так и четырех полюсов. Это расширяет возможности использования блока АВР NXZM-630S/3B 3P 630A в различных электрических системах и повышает степень обеспечения защиты.

Моноблочные АВР серии NXZM (CHINT).

Устройство автоматического ввода резерва серии NXZM предназначено для автоматического перехода от одного источника питания к другому с целью поддержания нормального питания цепей нагрузки. Подходит для работы с трехфазными четырехпроводными воздушными линиями электропередач. Такие линии с дублирующими заземлителями нейтрали встречаются на промышленных объектах и в сетях общего назначения (многоэтажные здания, жилые кварталы и др.). Серия NXZM охватывает модельный ряд от 63 до 800 А. Устройство может стабильно работать в сложных условиях эксплуатации, таких как перепады тепла и влажности, предельно низкие или высокие температуры, образование солевого тумана и др. Помимо основного назначения моноблочный АВР серии NXZM выполняет функции защиты нагрузки от проблем во входящей электрической сети.

Несколько режимов работы.

• Основной ввод с самовозвратом.
  При падении напряжения происходит автоматическое переключение нагрузки на питание от резервного ввода. С восстановлением напряжения на основном вводе устройство самостоятельно переведет нагрузку обратно на питание от первого ввода.
• Два равнозначных ввода.
  Этот режим работы предполагает, что основной и резервный вводы находятся в равных условиях. При отсутствии напряжения на первом вводе нагрузка переключается на второй ввод. И продолжает от него питаться, даже когда напряжение на первом вводе восстановится. То есть не происходит самовозврата. При этом в случае необходимости всегда можно выполнить переключение вручную.
• Режим работы с генератором.
  Он предполагает, что в качестве резервного источника электроэнергии выступает генераторная установка. В таком режиме задействуются дополнительные функции управления. Помимо переключения на резерв моноблочный АВР серии NXZM подает сигнал на запуск и остановку генератора. При этом уставки времени переключения или подачи сигнала можно самостоятельно задать с помощью блока управления.

Возможности устройства.

• Работа в режиме «сеть-сеть» или «сеть-генератор».
  Возможно переключение как от одной коллективной сети к другой, так и от сети к резервному генератору. Это существенно расширяет сферу применения моноблочных АВР серии NXZM.
• Автоматический и ручной режим работы.
  Перевод питания с одного ввода на другой возможно не только в автоматическом режиме, но и вручную. Для этого достаточно просто повернуть рукоять управления на корпусе устройства.
• Индикация параметров сети.
  О текущем состоянии устройства сигнализирует световая индикация. А узнать текущие параметры обоих вводов и прочую сопутствующую информацию можно благодаря цифровому дисплею.
• Функция прямой и обратной связи с противопожарной системой.
  Позволяет взаимодействовать с системами управления цепями пожаротушения, оповещения и эвакуационного освещения.
• Высокая отключающая способность.
  Предельная отключающая способность моделей серии NXZM доходит до 50 кА, что превышает характеристики многих других аналогичных моноблочных АВР.

Защитные функции.

• Защита от повышенного напряжения.
  Контроль напряжения на основном и резервном источнике питания. Автоматическое переключение при повышенном напряжении. Регулировка задержки времени переключения.
• Защита от пониженного напряжения.
  Контроль параметров напряжения на обоих вводах. Переключение на другой ввод при пониженном напряжении. Возможность регулировки уставок напряжения и задержки времени перехода.
• Защита от выпадения фазы.
  При обнаружении отключения или обрыва фазы напряжения происходит переключение на другой ввод.
• Защита от перегрузки.
  Обнаружение сверхтоков в электрической цепи и перевод питания нагрузки на другой ввод.
• Защита от короткого замыкания.
  Автоматическое переключение при появлении токов короткого замыкания. Контроль токов перегрузки и короткого замыкания выполняется на обоих вводах.

Конструктивные особенности.

• Моноблочная конструкция.
  Формат моноблока способствует простой и быстрой интеграции АВР CHINT серии NXZM в распределительный щит. Также моноблочный АВР более надежен в работе и менее подвержен влиянию окружающей среды (корпус защищает от попадания пыли, грязи, брызг воды).
• Компактные размеры корпуса.
  Новая функциональная компоновка позволила существенно уменьшить габариты устройства. Рукоятка ручного управления расположилась справа. А дисплейный блок вынесен на крышку моноблока. Это позволило сократить размеры корпуса по ширине.
• Съемный дисплейный блок.
  Позволяет размещать его на дверце шкафа, чтобы визуально контролировать текущий режим работы, состояние обоих вводов, значение рабочего напряжения и другие параметры. Дает возможность управлять работой устройства без необходимости доступа внутрь шкафа. В комплект устройства входит кабель-удлинитель для подключения дисплейного блока.
• Эргономичная рукоятка.
  Она служит для ручного переключения режимов работы. Форма рукоятки и ее расположение с правой стороны устройства способствуют удобному захвату и выводят опыт эксплуатации на более высокий уровень.
